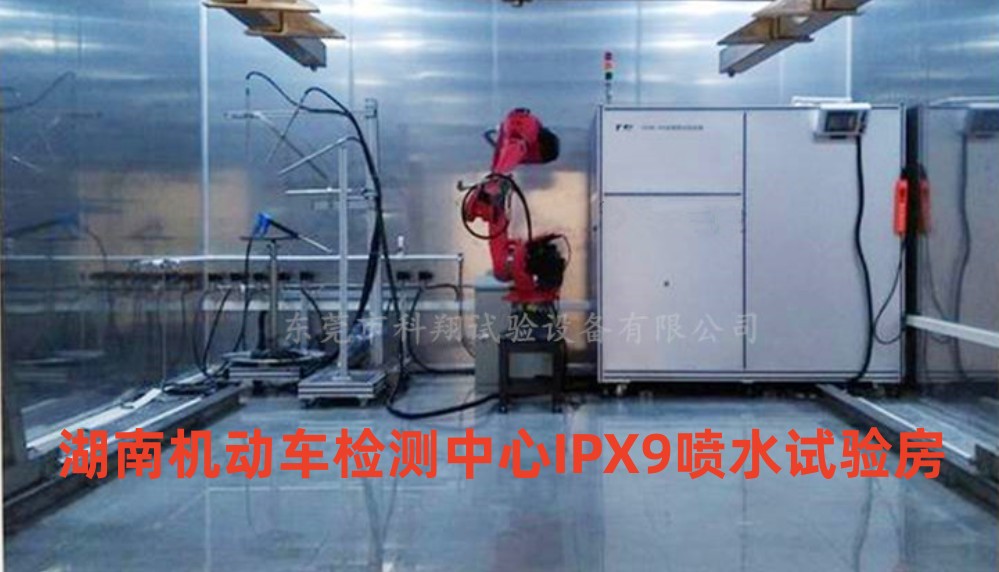

本裝置由室體、大尺寸產品測試系統、小尺寸產品測試系統、控制系統組成。

?

1、室體

所有設備全部安裝在一個封閉的試驗室內，控制柜（集成電腦、觸摸屏與機器人控制器）放置在試驗箱外左側，試驗室平放在安裝現場區域地面上即可，不需要對現場建筑進行改造改建。房間內尺寸長6300mm、寬5200mm、高4000mm，房間外尺寸：6600mm、寬5500mm、高4400mm。

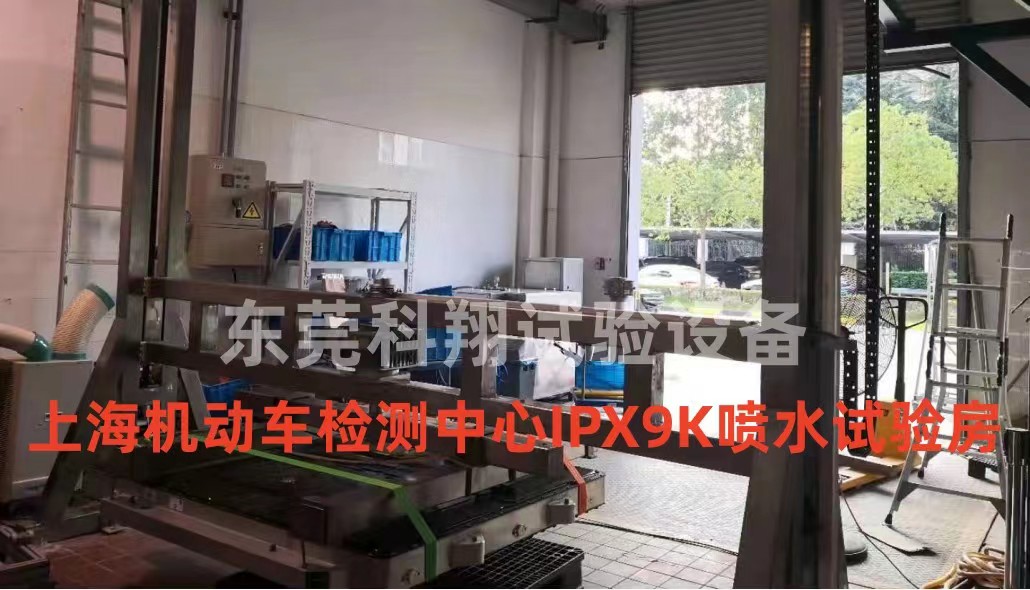

2、大尺寸產品測試系統

機器人通過測距儀測量噴水距離，自動控制樣品六個面按順序自動測試，通過工業機械手臂進行編程，全自動測試，能滿足的自動檢測測試，能滿足最大尺寸3000mm*2000mm*500mm，重量最大1000KG的長方體、土字型電池包測試。

?

3、小尺寸產品測試系統

噴嘴個數：4個（0°，30°，60°，90°）；

噴嘴與被測樣品間的距離：（150±25）mm可調，調節范圍不小于500mm；

噴嘴自動按順序時間切換；

每個噴嘴能獨立開關；

旋轉臺尺寸：φ700mm；

旋轉臺承重≥100KG；

小樣品支架平臺轉速：（5±1）r/min，可設定及顯示；

旋轉臺升降：1000mm～1500mm,手動升降；

四、控制系統

試驗水溫：常溫-100℃（可設定），默認80±5 ℃；

水箱容量：1000L；

噴水壓力：8Mpa～10Mpa；噴水流量：14L/min～20L/min （可調），默認15L/min；

噴射時間0-999.9s可調；

可在控制器上對噴水距離進行設定，設定范圍100～200mm，默認175mm；

每個噴嘴獨立控制開關；

控制器具有機器人操作、小尺寸樣品噴水、手持噴水試驗三套控制窗口；

故障自診斷功能：設備出現故障時發生蜂鳴器報警功能，并記錄在報警記錄上，同時在控制器上顯示出現的故障現象和簡單故障說明，用戶可方便的根據故障查找原因；

控制器上可實時顯示測試水溫，噴射距離，噴射流量，噴射壓力，噴射時間，小轉臺轉速等；

緊急停止開關： 設備應具有兩套急停裝置，一套位于設備上，一套位于總控制室，緊急停止開關啟動，設備總電源被切斷，蜂鳴器報警；

紅黃綠三色聲光報警燈；

有遠程控制平板電腦。
