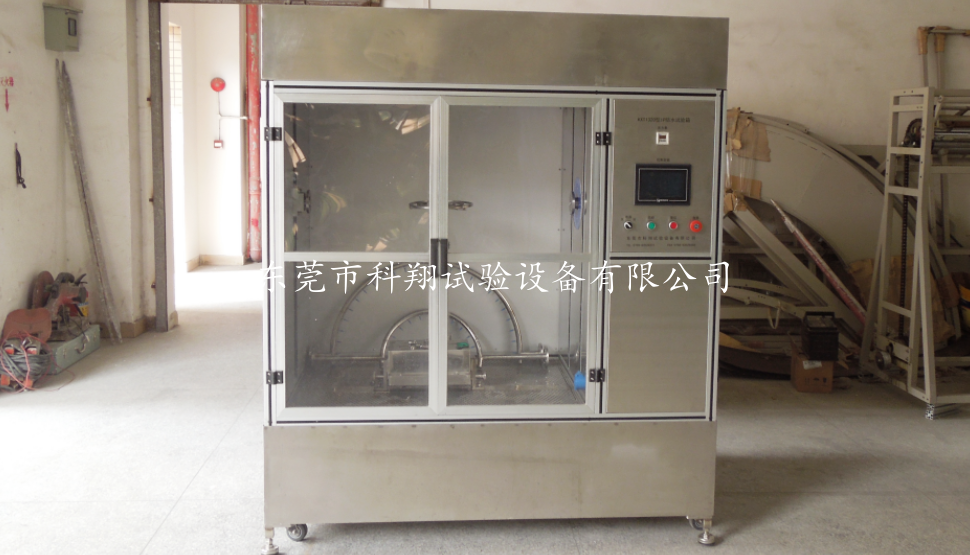

設備組件一：擺管淋雨試驗機/小件樣品測試

功能參數：

1、?適用于進行產品的IPX3、IPX4測試。

2、?擺管規格：R600mm、R800mm、R1000mm；

3、?滴水孔徑：φ0.4mm.

4、?噴嘴夾角：120⁰（IPX3）、180⁰（IPX4）。

5、?擺動夾角：120⁰（IPX3）、350⁰（IPX4）。

6、?降雨量 ?：0-10L/min(可調)。

7、?水壓控制：0-100kpa

8、?試驗時間：10Min、可自行設定時間。

9、?擺管擺動速度：IPX3試驗時每擺動一次（2X1200）時間為4S；IPX4試驗時每擺動一次（2X1750）時間為12S；自定義試驗速度；

10、?擺管材料：SUS306不銹鋼（外徑22mm、壁厚2mm）。

11、?驅動方式：日本松下750W伺服電機（采用伺服電機具有噪聲小、速度、角度精確等優點）。

12、?機型結構：頭部安裝于墻上、機尾架座式安裝。

13、?機體材料：工業合金鋁型材.

?

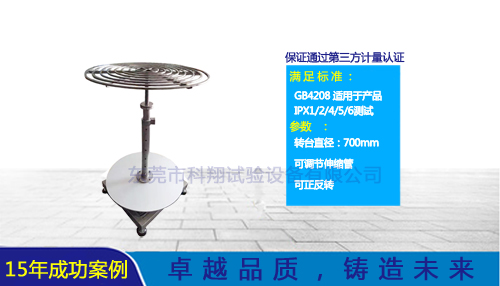

設備組件二：旋轉載物臺

功能參數：

1、?轉臺直徑：?700mm。

2、?轉臺轉速：1rpm。

3、?試驗時轉動角度：900、3600正反轉、連續轉動。

4、?載物臺網管型式。

5、?樣品供電防水旋轉插座。

6、?可調伸縮管可調節高度： 300mm、1200mm-1800mm。

7、?鋁合金帶萬向輪底座。

8、?機體材料：不銹鋼方管焊接框架。

9、?正反轉控制、轉動動作由控制柜控制。

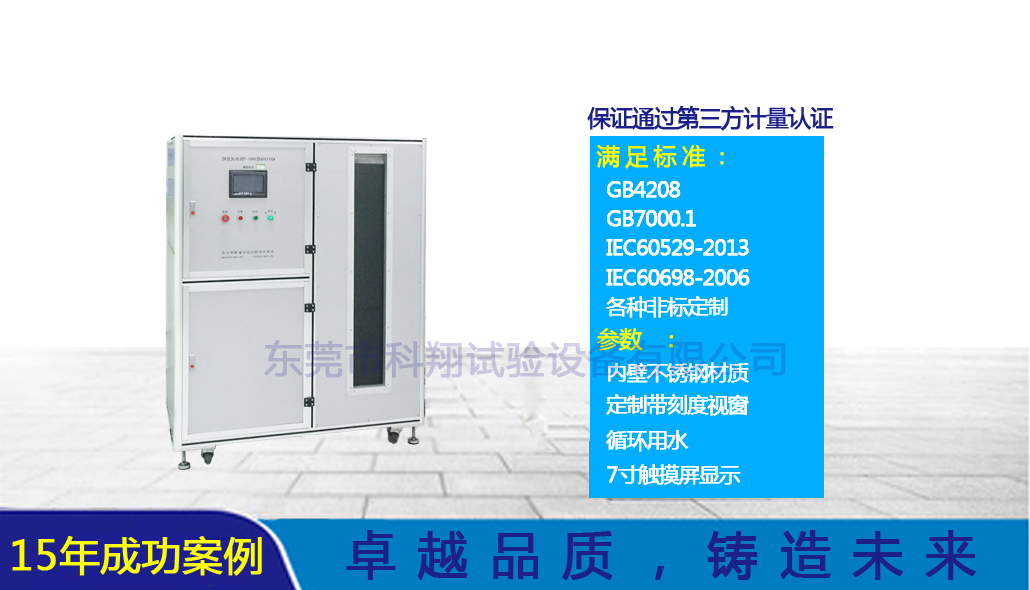

設備組件三：智能供水與控制系統

功能參數：

1、?適應于IPX3-4防水及整個防水設備的自動控制；

2、?供水方式：恒流供水、恒壓供水；

3、?供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速；

4、?供水系統：

u?應用于IPX1/2/3/4淋水試驗；

u?流量范圍：1-15L/min；

u?流量精度：±0.5L/min；

u?流量計：LWGY-4型蝸輪流量計；

u?水泵：CHL2-30L6WBC型不銹鋼離心水泵；

u?壓力范圍：0.1-3Kg/cm2；

u?壓力數字顯示，采用ISE5B數字壓力表；

5、?貯水箱：

u?容積：150L；

u?液位控制：浮球開關+溢流管。

6、?控制柜：

u?流量檢測：電子流量計流量信號反饋。

u?流量設定：控制柜屏幕設定。

u?控制器：臺達PLC。

u?人機界面：TK6070IP，7寸，彩色觸摸屏。

u?控制功能：恒流供水、恒壓供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、自動針嘴清洗耳恭聽動作控制。

u?保護功能：漏電保護、過載保護、短路保護。

7、?供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。

8、?供水管道安裝排水閥，試驗完成后自動排除水管內積水。

9、?過濾器：不銹鋼外殼、精細濾芯。

10、?機體材料：工業合金鋁型材。
