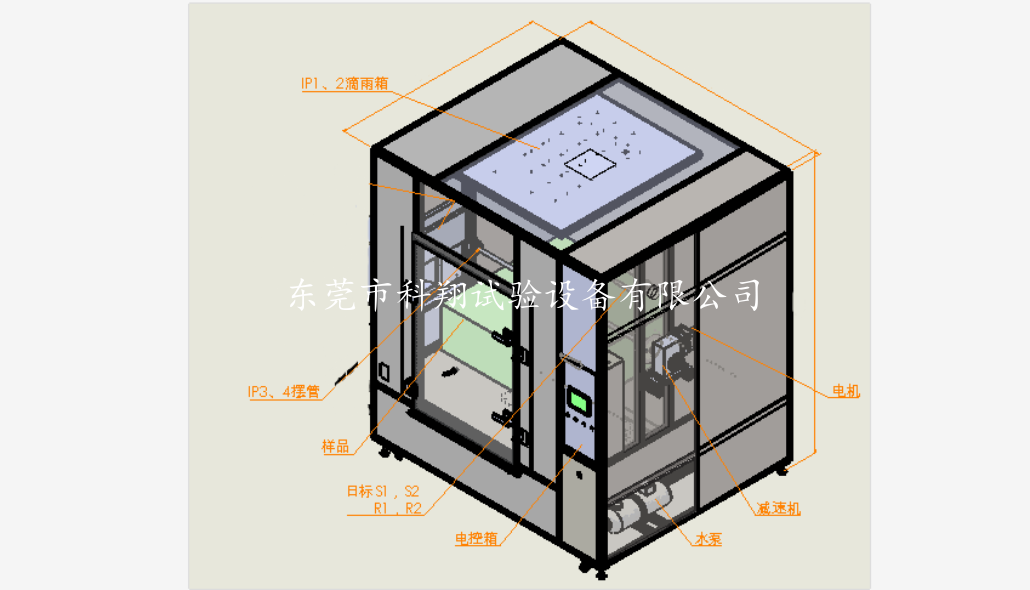

適用于燈具及電工電子產品認證、檢測機構及生產企業品管部門對小型產品的IPX1、IPX2、IPX3、IPX4、IPX4K以及日標S1、S2、R1、R2的防水檢測用途。該設備采用箱式結構，無需專門裝修場地，試驗用水自動循環。
滿足標準：
1、?IEC60529、GB/T 4208-2017-IPX1、IPX2、IPX3、IPX4；
2、?ISO20653《道路車輛-防護等級（IP代碼）-電氣設備對外來物、水、和接觸的防護》IPX1、IPX2、IPX3、IPX4、IPX4K；
3、?JISD0203《汽車零件的耐濕及耐水試驗方法》R1、R2、S1、S2；
適用于產品的IPX1、IPX2、IPX3、IPX4、IPX4K及R1、R2、R1、S2防水測試。
貯水箱容積：50L，水箱水位自動控制。
壓力范疇：0-600Kpa。
試驗箱體內尺寸：L2300mmXW1400mmXH2400mm。
外形尺寸（LXDXH）：L3000XW1500XH2800mm
電源電壓：AC380/50Hz/3KVA。
IPX1/IPX2測試
滴雨面積：1000mmX1000mm。
滴水孔徑：￠0.4mm。
降雨量： 1mm/Min、3mm/MIN用戶自設定參數(誤差：+0.5mm/min)。
滴水高度：200mm。
試驗時間：10Min、可自行設定時間。
IPX2測試自動傾斜設計。
IPX3/IPX4測試
擺管規格：R200、R400、R600mm、R800mm。
滴水孔徑：￠0.4mm.
噴嘴夾角：1200（IPX3）、1800（IPX4）。
擺動夾角：1200（IPX3）、3500（IPX4）。
淋雨量 ?：0.07L/min/孔
試驗時間：10Min、可自行設。定時間。
IPX4K測試
擺管規格：采用同上IPX3/4擺管。
滴水孔徑：￠0.8mm.
噴嘴夾角：1200（IPX3）、1800（IPX4）。
擺動夾角：1200（IPX3）、3500（IPX4）。
淋雨量 ?：0.6L/min/孔。
試驗時間：10Min、可自行設定時間。
R1、R2以及S1、S2測試
將擺管拆下跟換上日標測試工裝。
繞45°軸旋轉。
灑水試驗：R1：1.9L/min；R2：3.2L/min.
噴水試驗：S1：24.5L/min；S2：39.2L/min。
試驗時間：10、30、60Min、可自行設定時間。
載物轉臺
轉臺直徑：?400mm，?700mm。
轉臺轉速：1-5rpm。
可傾斜角度：15度。
試驗時轉動角度：900、連續轉動。
控制系統
控制系統組成：觸摸屏、PLC控制器、變頻器、流量計、壓力表。
自動變頻調節水流量技術，只需在界面點選防水試驗等級，即可自動達到相應的IP水流量要求。
人機界面：TK6070IH，7寸，彩色觸摸屏。
蝸輪流量計，流量數值傳輸入PLC后在人機界面上顯示。
保護功能：漏電保護、過載保護、短路保護。
