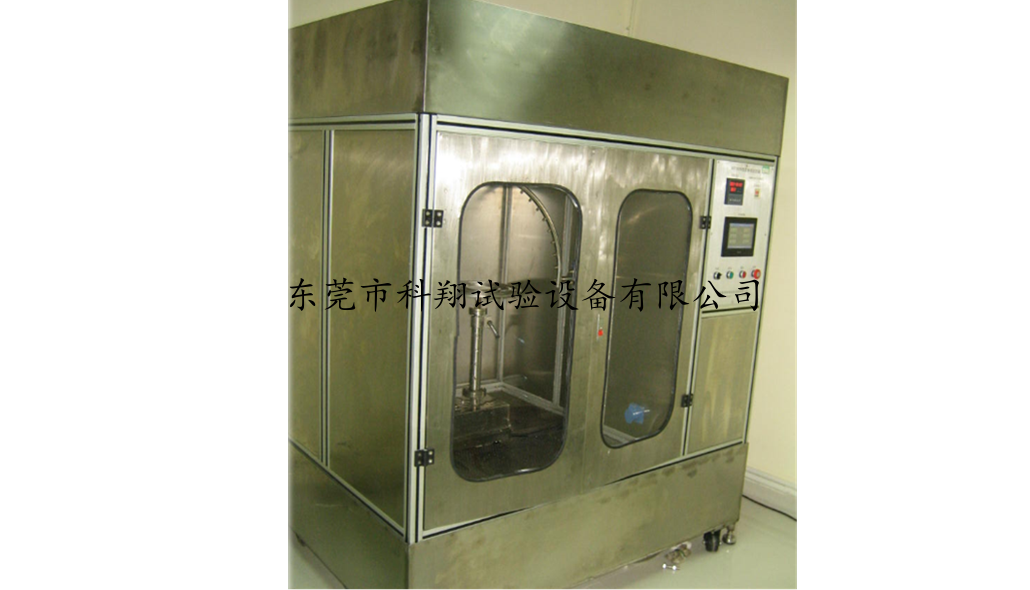

KXT1325系列IP防水試驗箱系東莞市科翔試驗設備有限公司根據IEC60529、GB/T 4208-2017>標準要求設計制造.該設備采用箱式結構，無需專門裝修場地，試驗用水自動循環；適用于燈具及電工電子產品認證、檢測機構及生產企業品管部門對小型產品的IPX1、IPX2、IPX3、IPX4的防水檢測用途。
設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義測試選項，用戶可自行設置測試數據，以適應不同的測試標準；載物臺轉盤可以傾斜15°，自動轉換測試位置，以適應IPX2試驗的傾斜要求，使用戶在進行IPX2試驗時不用停機換位即可自動完成試驗作業，同時保證了試驗數據的可靠性與準確性。
技術特點：
1、?采用箱式結構，試驗場地?zé)o需裝修，僅提供水水源與排水地漏即可。
2、?不銹鋼精細過濾器進行污物過濾。
3、?采用壓縮空氣吹干針頭積水，防止積水與大氣中物質反應堵塞針頭。
4、?振蕩自清洗程序，進行針嘴殘余污垢清除。
5、?采用不銹鋼通用醫用針嘴，采購方便、不易生銹。
6、?針嘴與針嘴座采用錐度聯接，不用工具即可方便更換，個別損壞針嘴可方便快速更換。
功能參數：
1、?適用于進行產品的IPX1、IPX2、IPX3、IPX4防水測試。
2、?試驗用水流入貯水箱循環利用。
3、?貯水箱容積：50L，水箱水位自動控制。
4、?進水接入口：1/4″，采用洗衣機用快速連接軟管。
5、?排水口：1/2″，經軟管排出。
6、?流量范圍：1-10Lpm（可調）。
7、?壓力范疇：0-600Kpa（可調）。
8、?IPX1/IPX2測試水箱：
u?淋雨面積：1000mmX1000mm。
u?水箱材料：不銹鋼。
u?滴水孔徑：￠0.4mm。
u?孔 ???距： 20mm。
u?降雨量： 1mm/Min、3mm/MIN用戶自設定參數(誤差：+0.5mm/min)。
u?滴水高度：200mm（設備自行控制）。
u?試驗時間：10Min、可自行設定時間。
u?試驗前自動排容水箱內的空氣，防止水箱內聚積空氣造成滴水不均。
u?試驗完成自動排空水箱積水。
9、?IPX3/IPX4測試擺管：
u?擺管規格：R200mm、R400mm。
u?擺管材料：不銹鋼。
u?滴水孔徑：￠0.4mm.
u?噴嘴夾角：1200（IPX3）、1800（IPX4）。
u?擺動夾角：1200（IPX3）、3500（IPX4）。
u?降雨量 ?：0.56L/Min、0.84L/Min、1.1L/Min、1.8L/Min、用戶自設定參數。
u?試驗時間：10Min、可自行設定時間。
10、?設備供水系統：
u?供水電機：自吸式不銹鋼離心
u?流量顯示：蝸輪流量計，流量數值傳輸入PLC后在人機界面上顯示。
u?流量控制：PLC通過變頻器控制水泵轉速來控制。
u?管道安裝管道過濾器，防止針嘴堵塞。
u?試驗完成后自動排除管道內積水。
11、?載物轉臺：
u?轉臺直徑：?320mm。
u?轉臺轉速：1rpm。
u?可傾斜角度：15度。
u?試驗時轉動角度：900、連續轉動。
u?載物臺網管型式。
u?樣品供電防水旋轉插座。
u?可調伸縮管可調節高度：600mm-1000mm（距箱內網板平臺高度）。
12、?控制系統：
u?控制系統組成：觸摸屏、PLC控制器、變頻器、流量計、壓力表。
u?控制功能：排氣控制、試驗流量控制、試驗壓力控制、試驗動作控制。
u?水泵流量控制：變頻調速。
u?流量檢測：電子流量計流量信號反饋。
u?流量設定：控制柜屏幕設定。
u?自動變頻調節水流量技術，只需在界面點選防水試驗等級，即可自動達到相應的IP水流量要求。
u?控制器：臺達?PLC。
u?人機界面：TK6070IP，7寸，彩色觸摸屏。
u?保護功能：漏電保護、過載保護、短路保護。
13、?機身結構：下層不銹鋼貯水箱、中間成型鋁機架、頂層不銹鋼滴水箱。
14、?電源電壓：AC220/50Hz/3KVA。
